超聲波試驗篩
超聲波試驗篩簡介
超聲波試驗篩，也叫標準超聲波試驗篩，是在試驗篩的基礎上加裝了超聲波換能系統，是微細粉分級的專用設備，檢驗精度更高更準確，能有效解決強吸附性、易抱團、高靜電、高密度、輕比重等物料篩分時造成的堵網問題；超聲波試驗篩配備時間繼電器，可實現0-99分鐘定時，自動定時關機，可確保檢測的標準性，整機采用304不銹鋼材質拋光，防銹蝕、耐高溫、無磁性。
超聲波試驗篩視頻
篩分孢子粉
篩分石墨粉
篩分500目鎢酸鉍

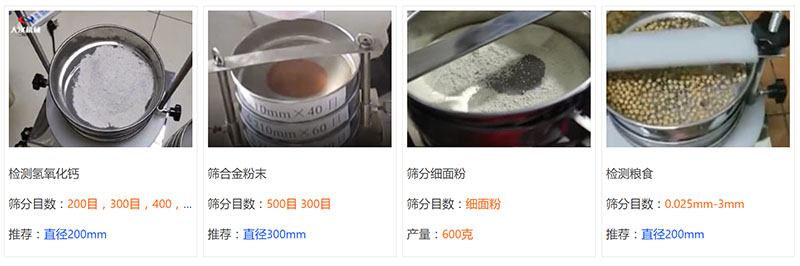

超聲波試驗篩應用行業
超聲波試驗篩可用于500目內的面粉，藥粉，煤泥，金剛石，石墨，磨料，塑料粉末，碳酸鈣，袍子粉，糧食，合金粉，調料粉等物料

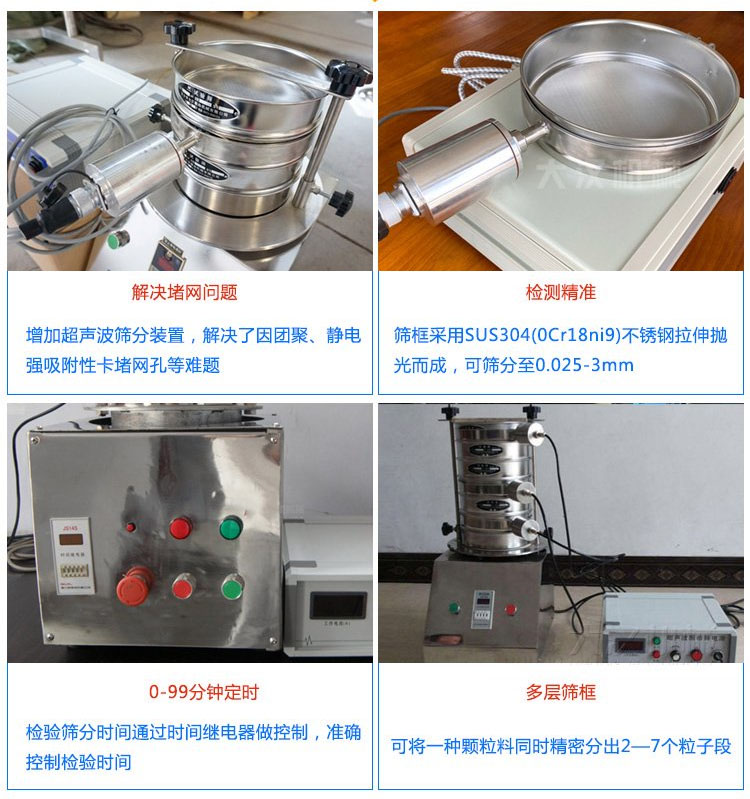

超聲波試驗篩特點
解決堵網問題：加裝超聲波篩分系統，輕松解決物料因聚團，靜電，強吸附，粘性等造成的堵網問題。
檢測：超聲波試驗篩篩框采用不銹鋼拉伸拋光而成，可篩分至0.025-3mm。
0-99分定時：超聲波試驗篩檢測時間由時間繼電器控制，可準確把控檢驗時間，自動定時關機。
多層篩框：篩框1-6層可選，可將物料篩選成2-7種不同規格。

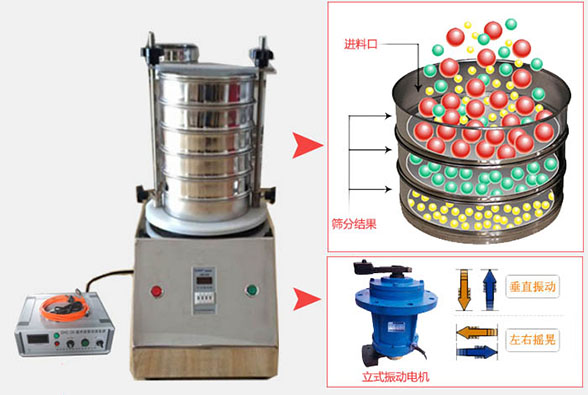

超聲波試驗篩工作原理
超聲波試驗篩工作時，超聲波振動電源產生的高頻電振蕩由振蕩器將振蕩波均勻傳遞到篩面，篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，可防止網孔堵塞，還能提高篩分產量和質量。
超聲波試驗篩技術參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 篩具 | 層 | 1~8 |
| 2 | 篩具直徑 | mm | ф200ф100ф75 |
| 3 | 篩分粒度 | mm | 0.28~3 |
| 4 | 噪音 | dB | 50 |
| 5 | 振幅 | mm | 0~3 |
| 6 | 振動頻率 | 次/分 | 3000 6000 |
| 7 | 振動方式 | 種 | 3 |
| 8 | 電源 | V:HZ | 220:50 |
| 9 | 整機重量 | Kg | 21 |
超聲波試驗篩結構部件
超聲波試驗篩由超聲波振動電源、DH-300T試驗篩(主機)、Φ200型試驗篩框,高頻連接線、連接器以及時間繼電器組成。超聲波振動電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的振蕩波，振蕩器將振蕩波均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
A:標準試驗篩(主機)—DH-300T試驗篩是一種可定時自動關機，保證試驗重復性，功能全面操作簡單的粒度分析儀器。可將一種顆粒料同時精密分出2~8個粒子段。可用于漿液料的細度及雜物含量分析。
B:超聲波振動電源—內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，操作簡單方便，長時間工作振蕩器發熱量低，工作狀態穩定。

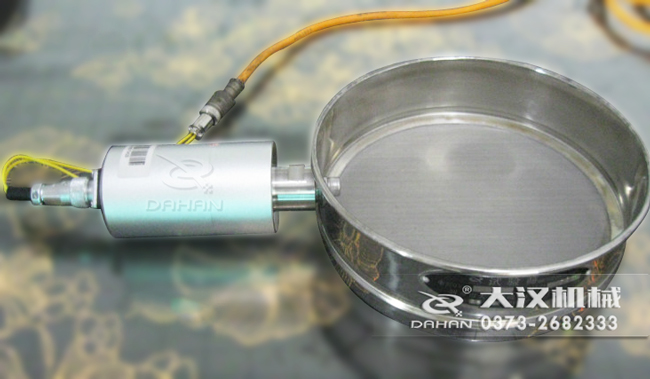

C:Φ200型試驗篩框—在國標Φ 200篩框上裝置有超聲波振蕩器。
D:時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器。
E:高頻連接線—Φ200型試驗篩框與超聲波振動電源之間采用電纜連接。
F:連接器—航空連接插件。

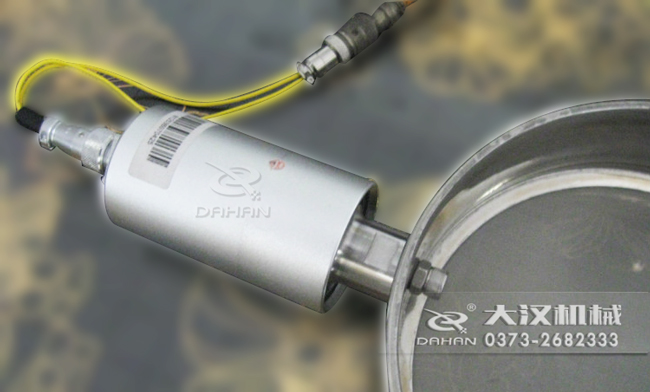

G:振蕩器—高性能超聲波轉換器件。

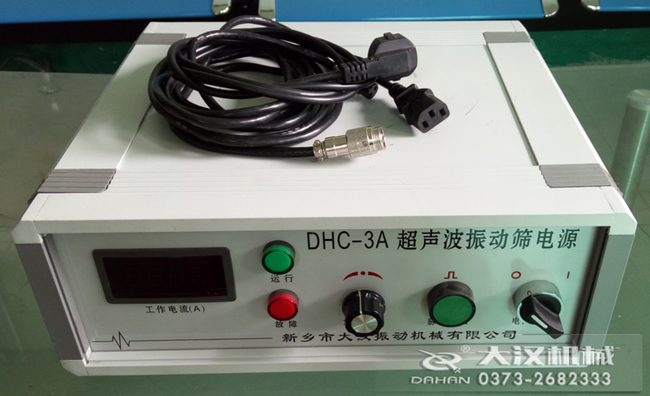

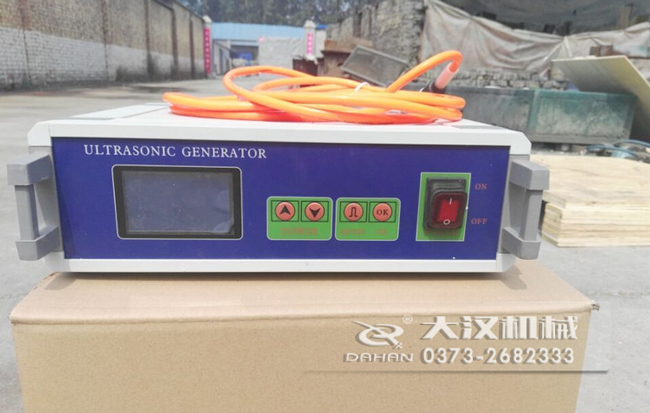

超聲波振動電源
4.1 電源輸入： 交流220V±10%
4.2 整機電流： ≤0.6A
4.3 高頻電流： ≤0.5A
4.4 工作頻率： 30KHz
4.5 工作模式： 連續、 脈沖
4.6 環境溫度： -10~40℃
關于超聲波試驗篩的供電：
超聲波控制系統與試驗篩分別供電，試驗篩與超聲波電源均為單相供電。
超聲波檢驗篩主機與超聲波振動電源的連接：
將Φ200型試驗篩框中的振蕩器的連接線上的插頭插入超聲波振動電源后面的插座，打開電源超聲波振動電源開始工作，根據篩分需要調節功率旋鈕。
超聲波試驗篩配套檢驗篩框組成：

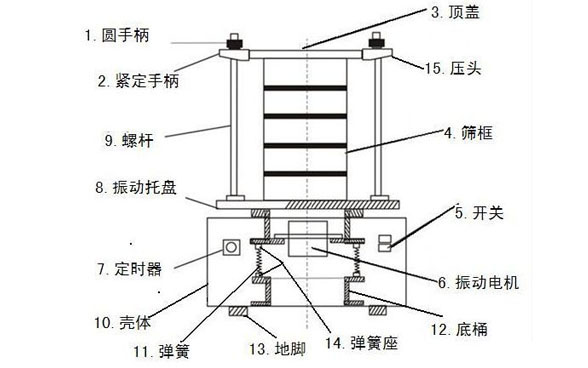

超聲波試驗篩上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成，所有部件均是選用優質SUS304不銹鋼精制加工而成，相互之間配做靈活、互換性能高、堪稱篩框之—標準試驗篩框。
超聲波試驗篩的操作：
首先將Φ200型試驗篩框放置試驗篩托盤上調節夾具高度，擰緊M12與M8螺母，然后將電源線插頭插入220V插座，根據測試要求調節時間計時器，打開開關試驗篩開始工作，時間計時器倒計時歸零時主機自動關閉。
超聲波試驗篩配套檢驗篩框規格表：
超聲波試驗篩配制的篩框為直徑200mm；(標準篩標準試驗篩)篩網有網孔要GB6003.1-1997金屬絲編織網與網孔要求GB6003.2-1997沖孔板篩網兩種。兼可裝在標準試驗篩或拍擊式標準檢驗篩中使用,對各全國種粉體材料的組成進行粒度分級。廣泛用于超硬材料(金剛石，立方氮化硼)磨料，地堪，冶金，藥典，化工建材等行業顆粒物料的標準篩分和粒度檢測。
