噴淋式直線篩粉機
噴淋式直線篩粉機簡述：

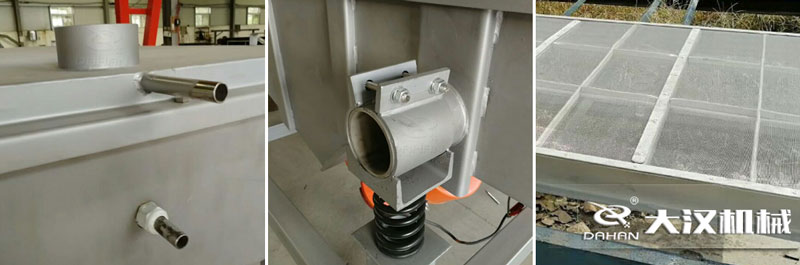

噴淋式直線篩粉機也叫做噴水式直線篩粉機，是在已經成熟使用的直線篩粉機基礎上添加噴水裝置實現的。

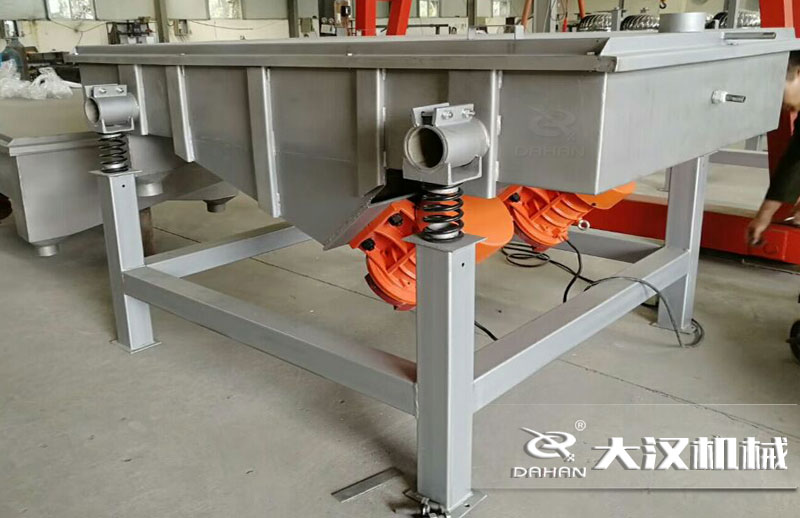

直線篩粉機由激振器、篩板、篩箱構成，篩箱的前端設有入料口，后端設有出料口，篩板置于篩箱內，激振器安裝在篩箱上。所述的篩網分為兩段，一是脫介段篩網，二是分級段篩網，脫介段篩網位于分級段篩網之前，在其上方設置有噴水裝置，下方設有與其連通的稀介質漏斗；分級段篩板的下方設有與其連通的篩下物漏斗。本實用新型結構簡單，經濟實用。它將原由直線振動脫介篩、分級篩兩種設備或雙層直線篩粉機才能完成的作業由一種設備完成，既可節省設備投資、簡化工藝流程，又便于生產操作和系統管理。
噴淋式直線篩粉機結構原理：

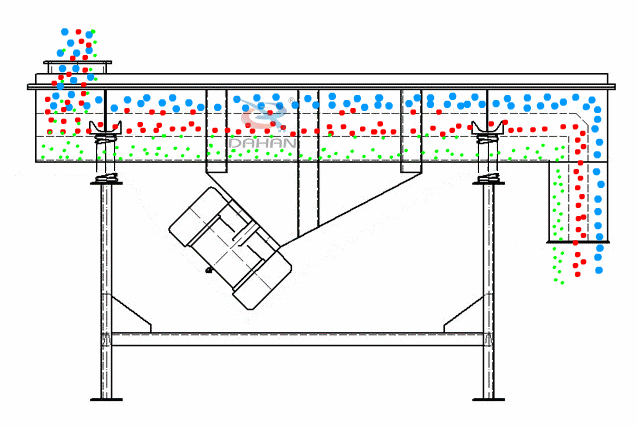

篩粉機的篩箱依靠兩臺相同的振動電機做相反方向同步旋轉，使支撐在減振器上的整個篩機做直線運動，物料從入料端落入篩箱后，迅速前進、松散透篩，完成篩分作業。本系列篩機采用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振幅，調整方法如下：
振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0o，這時的激振力為振動電機的額定激振力F，不同夾角時的激振力如下表，要特別注意，調整激振力時，要將振動電機兩端出軸上的可調偏心塊向同一個方向，兩端調相同的角度。
可調偏心塊旋轉角度 0 60 90 120
激振力 F 0.866F 0.707F 0.5F
噴淋式直線篩粉機技術參數：
| 型號 |
篩面尺寸 (mm) |
篩面層數 |
網孔尺寸 目 |
處理量 (t/h) |
振次 |
雙振幅 (mm) |
電機功率 (kw) |
振動方向角 |
外形尺寸 (長×寬×高)mm |
| DZSF515 | 500×1500 | 1-5 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
| DZSF520 | 500×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 | |
| DZSF525 | 500×2500 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2750×808×938 | |
| DZSF1020 | 100×2000 | 2-200 | 0.11-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2219×1320×960 | |
| DZSF1025 | 1000×2500 | 2-200 | 0.18-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2269×1320×960 | |
| DZSF1030 | 1000×2500 | 2-200 | 0.1-20 | 960 | 6-8 | 2×1.1 | 45-60 | 3219×1340×1120 |
噴淋式直線篩粉機使用條件：
1、海拔不超過1000米；
2、周圍環境溫度：不超過40oC
3、相對濕度不超過90%（20oC以下）
4、篩分腐蝕性物料時，接觸物料部分材質采用不銹鋼。
